80系列伺服電機
| 電機型號 | 80ST-M01330 | 80ST-M02430 | 80ST-M03520 | 80ST-M04025 | ||||||||
|
額定功率(W) |
0.4 |
0.75 |
0.73 |
1.0 | ||||||||
|
額定線電壓 (V) |
220 |
220 |
220 |
220 | ||||||||
|
額定線電流 (A) |
2 |
3 |
3 |
4.4 | ||||||||
|
額定轉速 (rpm) |
3000 |
3000 |
2000 |
2500 | ||||||||
|
額定力矩(N.m) |
1.27 |
2.39 |
3.5 |
4 | ||||||||
|
峰值力矩(N.m) |
3.8 |
7.1 |
10.5 |
12 | ||||||||
|
峰值電流 (A) |
6 |
9 |
9 |
13.2 | ||||||||
|
反電勢(V/1000r/min) |
40 |
48 |
71 |
56 | ||||||||
|
力矩系數(N.rYVA) |
0.64 |
0.8 |
1.17 |
0.9 | ||||||||
|
轉子慣量(Kg.㎡) |
1.05x10-4 |
1.82x10-4 |
2.63x10-4 |
2.97x10-4 | ||||||||
|
繞組（線間電阻 Li) |
4.44 |
2.88 |
3.65 |
1.83 | ||||||||
|
繞組（線間電感 LmH) |
7.93 |
6.4 |
8.8 |
4.72 | ||||||||
|
電氣時間常數 (Ms) |
1.66 |
2.22 |
2.4 |
2.58 | ||||||||
| 重量 (Kg) |
1.78 |
2.9 |
3.9 |
4.1 | ||||||||
|
編碼器線數(PPR) |
2500 | |||||||||||
|
電機絕緣等級 |
Class F | |||||||||||
| 防護等級 | IP65 | |||||||||||
|
使用環境 |
環境溫度：-2 0°C~+40 °C 環境濕度：相對濕度〈90%(不結霜條件) | |||||||||||
|
電機繞組插座 |
信號引線 |
U(紅） | V (黃） | W (藍） | PE (黃綠/黑） | |||||||||||
|
插座編號 |
1 | 2 | 3 | 4 | ||||||||||||
|
光電脈沖編碼器插座(15芯) |
信號引線 |
5V |
OV |
B+ |
2- |
U+ |
2+ |
U- |
A+ |
V+ |
W+ |
V- |
A- |
B- |
W- |
PE |
|
插座編號 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
1 | |
|
^值編碼插座（7芯） |
信號引線 |
E- | E+ | SD- | OV | SD+ | +5V | PE | ||||||||
|
插座編號 |
2 | 3 | 4 | 5 | 6 | 7 | 1 | |||||||||
安裝注意
1、安裝/拆卸部位到電機軸末端時.請不要用力敲打軸，以防止敲壞軸另一端的編碼器，
2、盡呈防止軸座振動，以防止軸承的損壞。

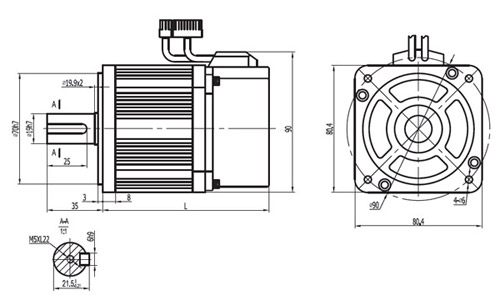

安裝尺寸
|
型號 |
L不帶抱閘 |
L帶永磁抱閘 |
L帶電磁抱閘 |
|
80ST-M01330 |
124 |
178 |
164 |
|
80ST-M02430 |
151 |
205 |
191 |
|
80ST-M03520 |
179 |
233 |
219 |
|
80ST-M04025 |
191 |
245 |
231 |
|
|
|
